電子機器開発において、
基板設計と筐体設計を別々の会社に依頼するケースは一般的です。
しかし、実際の開発現場では、
この「分業」が原因となって様々な問題が発生することがあります。
本記事では、基板設計と筐体設計を分けて依頼した場合に起こりやすい問題と、
その対策について解説します。

目次

1. 基板と筐体のサイズが合わない 　　　2. コネクタ・配線位置のズレ 　　　3. 放熱・ノイズ対策が不十分になる 　　　4. 責任の所在が曖昧になる 　　　5. 開発スピードが低下する 　　　6. なぜこうした問題が起こるのか 　　　7. 対策は「設計段階からの一体化」 　　　8. まとめ

1．基板と筐体のサイズが合わない

分業で最も多い問題が、物理的なサイズ不一致です。

● 基板が筐体に収まらない
● 固定穴の位置が合わない
● 部品が干渉して組み立てできない

こうした問題は、設計段階での情報共有不足によって起こります。
結果として、
基板または筐体の再設計が必要になるケースも少なくありません。

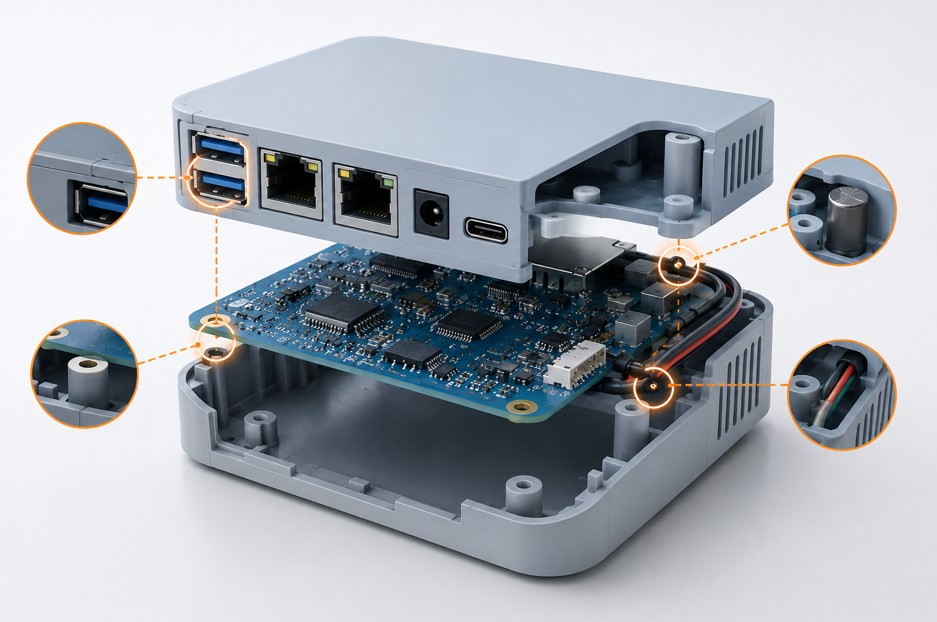

2．コネクタ・配線位置のズレ

基板と筐体を別々に設計すると、
外部接続部分でのズレが発生しやすくなります。

● コネクタ位置が外装と合わない
● ケーブルの取り回しができない
● メンテナンス性が悪い

特に現場での使いやすさに直結する部分であり、
後からの修正が難しいポイントでもあります。

3．放熱・ノイズ対策が不十分になる

電子機器では、
熱設計やノイズ対策は基板と筐体の両方に関わる重要な要素です。

分業の場合、
● 筐体の通気設計と基板の発熱が合っていない
● シールド設計が不十分
● ノイズ経路が想定されていない
といった問題が発生することがあります。
これらは動作不良や寿命低下につながるため、
設計段階からの連携が不可欠です。

4．責任の所在が曖昧になる

トラブルが発生した際、分業体制では
● 基板の問題なのか
● 筐体の問題なのか
の切り分けが難しくなります。

結果として、
● 調査に時間がかかる
● 修正対応が遅れる
● コストが増加する
といった状況になりやすくなります。

5．開発スピードが低下する

分業の場合、どうしても
● 設計データの受け渡し
● 仕様のすり合わせ
● 修正のやり取り
といった工程が増えます。

これにより、
意思決定や修正のスピードが遅くなる傾向があります。

6. なぜこうした問題が起こるのか

これらの問題の根本原因は、
基板と筐体が別々に最適化されてしまうことです。

それぞれの設計者は最善を尽くしていても、
● 全体最適になっていない
● 前提条件が共有されていない
ことで、結果的にズレが生じてしまいます。

7. 対策は「設計段階からの一体化」

これらの問題を防ぐためには、

 基板と筐体を一体で設計すること

が最も有効です。

● 同時に検討できる
● 干渉を事前に回避できる
● 調整がその場でできる
ことで、
手戻りの少ない開発が可能になります。

8. まとめ

基板設計と筐体設計を別々に依頼すると、

● サイズ不一致
● 配線・コネクタ問題
● 放熱・ノイズ問題
● トラブル時の切り分け困難
といった課題が発生しやすくなります。

これらを防ぐためには、
設計段階から全体を見て調整できる体制が重要です。
基板だけでなく、筐体まで含めた開発を検討することで、
よりスムーズで確実な開発が可能になります。

よくあるご質問（Q&A）

Q1：基板設計と筐体設計を別々に依頼することは問題ですか？

A：必ずしも問題ではありませんが、注意が必要です。

仕様が明確で変更が少ない場合は問題なく進むケースもあります。
ただし、新規開発や試作段階では、
設計のズレや手戻りが発生しやすいため、事前の調整が重要です。

---

Q2：途中から筐体設計を追加することはできますか？

A ：可能ですが、設計の見直しが必要になる場合があります。

基板設計後に筐体を追加する場合、
● サイズ変更
● 部品配置変更
● コネクタ位置調整
などが必要になることがあります。
そのため、可能であれば初期段階から一体で検討することが望ましいです。
