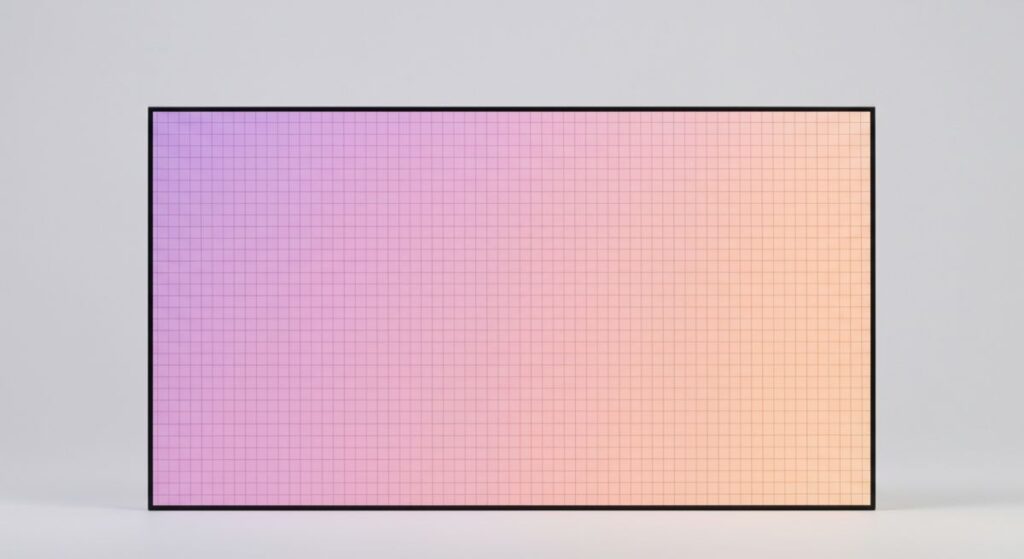

LCD(Liquid Crystal Display)は、ノートPC、産業機器、計測器、家電など、幅広い電子機器で使用される表示デバイスです。ここでは技術者向けに、LCDの基本構造から種類、制御、選定時の注意点までを解説します。

目次

1. LCDの基本構造と動作原理 　　　2. LCDの主な種類 　　　3. LCD制御の基本（インターフェース） 　　　4. LCD選定時の技術的なチェックポイント 　　　5. まとめ

1. LCDの基本構造と動作原理

LCDは、液晶分子を電圧で制御して光の透過を調整するディスプレイです。
バックライトを光源として使用し、液晶層と偏光フィルターの組み合わせで表示を
制御します。

液晶層	電圧で分子配列が変化し、光の偏光を制御
偏光板	特定方向の光だけを通すフィルター
カラーフィルター	RGBサブピクセルで色表現

2.  LCDの主な種類

(1) TN(Twisted Nematic)方式

● 応答速度が速くコストが安い ● 視野角は狭め

(2) IPS(In-Plane Switching)方式

● 広い視野角と高い色再現性 ● 消費電力や応答速度ではTNに劣る場合あり

(3) VA(Vertical Alignment)方式

● 高コントラストが特徴 ● 視野角はIPSよりやや劣る

3. LCD制御の基本（インターフェース）

『パラレルRGB』マイコン制御によく使われる方式
『SPI / I2C』 小型ディスプレイ向け
『LVDS/MIPI』 高解像度、高速転送に適した方式

選定時は、制御ICとの互換性、フレームバッファの要否、更新速度などに注意が必要です。

4. LCD選定時の技術的なチェックポイント

● 解像度とサイズのバランス
● 視認性（輝度、視野角）
● 動作温度範囲と耐環境性
● バックライトの寿命と交換性
● タッチパネルとの組み合わせ（抵抗膜・静電容量方式など）

5. まとめ

LCDは高機能化・小型化の進む機器において、視認性と制御性の両立が求められる
重要なコンポーネントです。使用環境や制御要件を踏まえた適切な選定と設計により、
安定した製品開発が実現します。
